架空乘人装置(猴车)

2023-09-26 来源:原创 浏览量:2921

分享到：

1.产品设计依据：依据中华人民共和国应急管理部颁布的2022版《煤矿安全规程》强制性标准及《煤矿用架空乘人装置安全检验规范》AQ1038的规定：“长度超过1.5km 的主要运输平巷或者高差超过 50m的人员上下的主要倾斜井巷，应当采用机械方式运送人员”。

2.产品的简介及特点：架空乘人装置（俗称猴车、吊挂人车）是一种采用PLC程序控制的矿井斜巷或平巷运输人员设备。

其具有安全可靠、高效节能、维护便捷等特点。该设备大大缩短人员上下井巷时间、节省工人体力、辅助提高工人工作效率的特点。在结构上人员运输量大、运行安全可靠、人员随走随行、不需等待、一次性投入低、动力消耗小、便于维护，是一种智能高效的矿井运送人员的设备。其运输原理为驱动装置输出动力牵引钢丝绳作循环运行，安装在钢丝绳上的乘人器随钢丝绳运动，实现输送人员的目的。架空乘人装置在保障我国矿山安全输送人员和提高矿山经济效益方面发挥的重要作用。

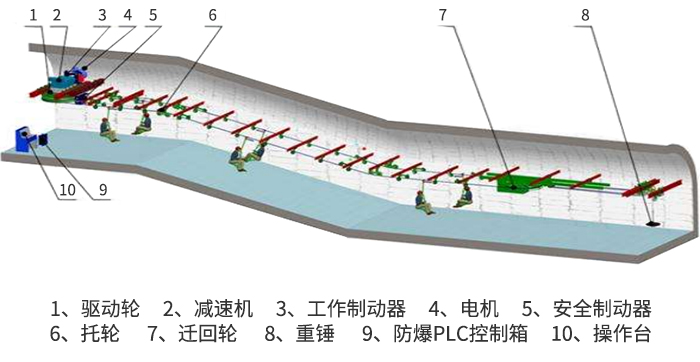

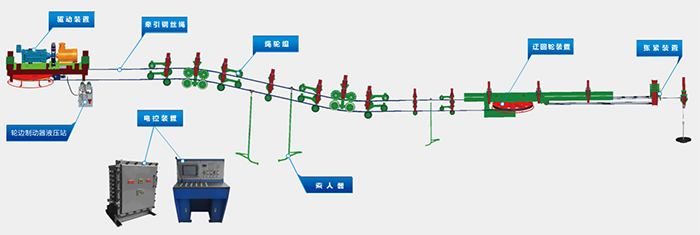

3.产品的主要结构：主要由驱动装置、牵引钢丝绳、托绳装置、乘人器、迂回轮装置、张紧装置、安全保护装置及电气控制系统等组成：

4.架空乘人装置的安全保护

安全保护名称	超速欠速保护	打滑保护	全线急停保护	掉绳脱绳保护	越位保护	断轴保护	油温保护
配置标记	●	●	●	●	●	●	●
安全保护名称	张紧力保护	声光预警信号	行程限位保护	防过摆保护	断绳抓捕	远程视频监控	沿线通信
配置标记	●	●	●	●	○	○	○
说明：表格中配套标记“●”表示为标准配置，其余○选配功能。

5.架空乘人装置产品的参考选型：

固定式抱索器架空乘人装置产品选型表
专用行人巷道
巷道长度(m)	巷道坡度(°)	最大运输效率(人/h)	运行速度(m/s)		驱动功率(KW)	参考型号
巷道长度(m)	巷道坡度(°)	最大运输效率(人/h)	α≤25°	25°＜α≤28°	驱动功率(KW)	参考型号
L≤300	0～28	280	0～1.2	0～0.8	22	RJY22-28/700P
L≤500	0～28	300	0～1.2	0～0.8	30	RJY30-28/800P
L≤800	0～28	320	0～1.2	0～0.8	37	RJY37-28/1100P
L≤1000	0～28	340	0～1.2	0～0.8	45	RJY45-28/1300P
L≤1500	0～28	360	0～1.2	0～0.8	55	RJY55-28/1500P
L≤2000	0～28	380	0～1.2	0～0.8	75	RJY75-28/2000P
L≤2200	0～28	420	0～1.2	0～0.8	90	RJY90-28/2200P
L≤2400	0～28	480	0～1.2	0～0.8	110	RJY110-28/2400P

可摘挂式抱索器架空乘人装置产品选型表
有轨道或皮带机的混合巷道
巷道长度(m)	巷道坡度(°)	最大运输效率(人/h)	运行速度(m/s)	驱动功率(KW)	参考型号
L≤300	0～25	280	0～1.2	22	RJKY22-25/700P
L≤500	0～25	300	0～1.2	30	RJKY30-25/800P
L≤800	0～25	320	0～1.2	37	RJKY37-25/1100P
L≤1000	0～25	340	0～1.2	45	RJKY45-25/1300P
L≤1500	0～25	360	0～1.2	55	RJKY55-25/1500P
L≤2000	0～25	380	0～1.2	75	RJKY75-25/2000P
L≤2200	0～25	420	0～1.2	90	RJKY90-25/2200P
L≤2400	0～25	480	0～1.2	110	RJKY110-25/2400P

6.使用架空乘人装置安全注意事项：（视频短片播放）
